活性炭從液體溶液中回收稀土元素鋱

　　稀土元素由于特性和在一些領(lǐng)域中發(fā)揮著關(guān)鍵作用，越來(lái)越引起科學(xué)界和工業(yè)界的關(guān)注。這些元素是幾種電氣和電子材料的重要組成部分。然而，天然稀土元素的沉積是有限的，導(dǎo)致對(duì)次級(jí)資源的高度依賴(lài)。吸附法是一種好用、低成本的濕法冶金方法，是從水溶液和各種介質(zhì)中回收稀土元素和金屬的常用方法。從這個(gè)意義上講，由于活性炭具有很高的表面反應(yīng)性，孔隙率和總表面積，因此它們是好用的吸附劑。這次使用以農(nóng)業(yè)廢料為原料進(jìn)行水醇處理制成活性炭，從液體溶液中回收鋱。

　　由于技術(shù)的不斷發(fā)展，導(dǎo)致了很多的廢棄電氣電子設(shè)備(所謂的電子垃圾)的生產(chǎn)。當(dāng)了解到這些電子垃圾中可以提取金屬或者稀土元素后，我們開(kāi)始研究怎么樣的提取方法更加便宜便捷。例如，從液晶顯示器和等離子顯示屏(LCD/PDP)，移動(dòng)電話(huà)，汽車(chē)工業(yè)中的電路板，永磁體和熒光體。為了實(shí)現(xiàn)稀土元素回收，濕法冶金操作涉及浸出，化學(xué)沉淀，離子交換，乳化液膜技術(shù)在不斷發(fā)展。但是，在大多數(shù)情況下，這些技術(shù)對(duì)稀土元素的回收效率不高，價(jià)格昂貴，并且需要較長(zhǎng)的時(shí)間。所以研究了一種活性炭作為吸附劑從液體溶液中回收鋱的應(yīng)用。通過(guò)水醇法，隨后進(jìn)行隨后的物理活化過(guò)程來(lái)制備活性炭。研究了溶液的pH，溫度和吸附劑數(shù)量等幾個(gè)參數(shù)，以評(píng)估它們對(duì)吸附過(guò)程的影響。

　　活性炭吸附鋱的解吸實(shí)驗(yàn)

　　吸附實(shí)驗(yàn)：使用玻璃反應(yīng)器在25°C下機(jī)械搖動(dòng)下，通過(guò)分批實(shí)驗(yàn)研究在活性炭上的吸附。對(duì)于吸附實(shí)驗(yàn)，通過(guò)溶解六水硝酸鋱?jiān)谒�中，以獲得1g/L的溶液。然后，將0.025g活性炭與0.1L含0.005g/L金屬的鋱溶液(pH值為5)接觸。為了分析pH的影響，用0.1M HCl調(diào)節(jié)所述溶液的pH值，直到在校準(zhǔn)pH計(jì)中使用緩沖液達(dá)到所需的pH值為止。

　　解吸實(shí)驗(yàn)：解吸實(shí)驗(yàn)也在具有室溫機(jī)械搖動(dòng)的玻璃反應(yīng)器中進(jìn)行。為了回收吸附到活性炭上的鋱，將過(guò)濾后的負(fù)載有鋱的吸附劑添加到0.2和0.5M HCl溶液中。此外，對(duì)于固定的載鋱活性炭劑量，研究了不同體積的解吸溶液。經(jīng)過(guò)相應(yīng)的時(shí)間后，評(píng)估所得溶液中的濃度以及解吸速率。

　　水醇處理活性炭的表征

　　多孔結(jié)構(gòu)的特征是使用加速表面積和孔隙率法進(jìn)行氮?dú)馕��?解吸來(lái)測(cè)量的。活性炭的吸附-解吸等溫線(xiàn)如圖1所示。在吸附在低壓下量大幅增加被發(fā)現(xiàn)，這表明微孔的材料中的存在下進(jìn)行。此外，可以觀察到磁滯回線(xiàn)。磁滯回線(xiàn)的下部代表中孔的填充，而上部則歸因于排空。因此，獲得的結(jié)果表明，獲得的材料同時(shí)具有微孔和中孔。

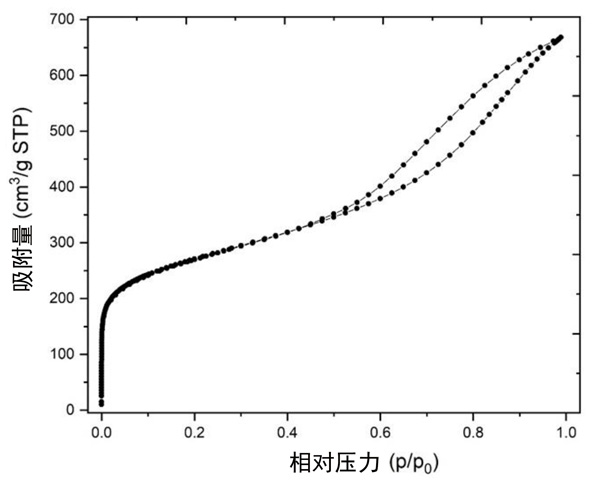

　　圖1：制成的活性炭氮吸附-解吸等溫線(xiàn)。

　　活性炭的FE-SEM顯微照片由圖2顯示。所獲得的活性炭在表面上顯示出不均一的大孔，并且具有少量的孔。另外，發(fā)現(xiàn)了點(diǎn)蝕和破裂的表面。由于處理過(guò)程，該表面是物理活性炭的典型代表。但是，在較高的放大倍數(shù)下，可以觀察到介孔微結(jié)構(gòu)。發(fā)現(xiàn)孔徑小于1μm。該結(jié)果與BET測(cè)量的結(jié)果非常吻合，BET測(cè)量的結(jié)果揭示了所研究材料的中孔結(jié)構(gòu)。

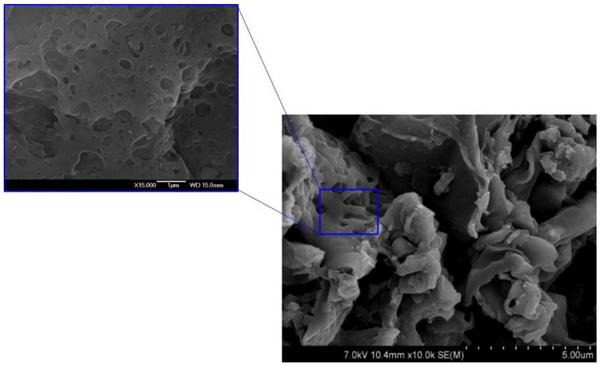

　　圖2：活性炭的場(chǎng)發(fā)射掃描電子顯微鏡(FE-SEM)圖像，插圖中顯示了更高的放大倍率顯微照片。

　　活性炭吸附鋱的條件測(cè)試

　　關(guān)于溶液pH值的影響通過(guò)吸附測(cè)試發(fā)現(xiàn)，隨pH值的增加而增加。通常，活性炭表現(xiàn)出零電荷pH(pH PZC)的低點(diǎn)。在低于相應(yīng)pH的pH值下PZC，活性炭表面呈現(xiàn)正電荷，而在比pH PZC值更高的pH值下，表面帶負(fù)電。獲得的結(jié)果可能表明該交流電的表面在pH值為2-3時(shí)主要帶正電，因此該表面與稀土元素鋱離子之間存在靜電排斥。因此，幾乎不發(fā)生吸附。然而，隨著pH值的增加，活性炭的表面帶負(fù)電，并且鋱的吸附增強(qiáng)。發(fā)現(xiàn)，pH2、3、4和5的pH值的吸附百分比分別為32.5%，65%和87.5%。因此，隨后的吸附實(shí)驗(yàn)在pH5下進(jìn)行，在當(dāng)前的實(shí)驗(yàn)條件下，獲得較大的吸附。

　　由于進(jìn)行吸附過(guò)程的溫度可以提高或限制該過(guò)程，因此在不同溫度下進(jìn)行了幾次實(shí)驗(yàn)。發(fā)現(xiàn)隨著溫度的升高，吸附容量增加。當(dāng)溫度從25°C升高到40°C時(shí)，這種影響更加明顯，吸附百分比從87.5增至97.7%。此外，當(dāng)實(shí)驗(yàn)溫度升至60°C時(shí)，稀土元素的吸附過(guò)程接近定量。所得結(jié)果表明，溫度升高實(shí)際上對(duì)吸附容量沒(méi)有影響。另一方面，當(dāng)溫度升高時(shí)，較早地達(dá)到平衡。達(dá)到25°C的平衡時(shí)間為60分鐘，達(dá)到40°C和60°C的平衡時(shí)間幾乎相同，等于40分鐘。

　　為了分析與稀土元素吸附過(guò)程有關(guān)的動(dòng)力學(xué)順序，并將其擬合(3)到相應(yīng)的模型。對(duì)于25–60°C的溫度范圍，實(shí)驗(yàn)數(shù)據(jù)的最佳擬合被發(fā)現(xiàn)是偽二級(jí)動(dòng)力學(xué)模型。因此，動(dòng)力學(xué)常數(shù)和平衡吸附容量隨溫度升高而被發(fā)現(xiàn)。在這里值得注意的是，在三個(gè)溫度下，計(jì)算出的吸附容量與實(shí)驗(yàn)吸附容量相似。

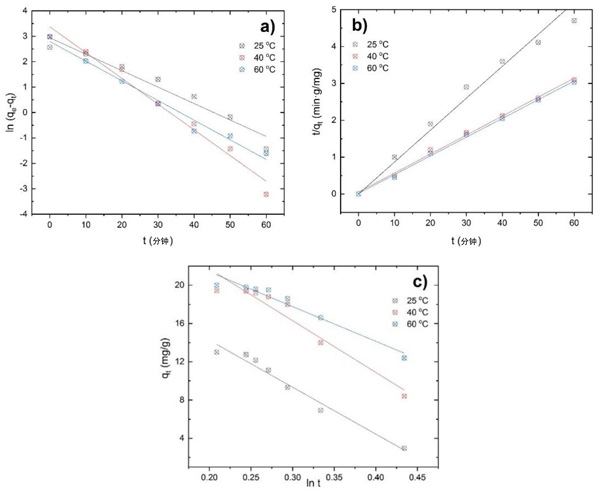

　　圖3：吸附動(dòng)力學(xué)的擬合：(a)線(xiàn)性偽一階模型，(b)線(xiàn)性偽二階模型，(c)Elovich模型。

　　解吸過(guò)程

　　使用負(fù)載的鋱的活性炭研究了解吸步驟。使這些固體與濃度為0.2M和0.5M的HCl溶液接觸，并分析每質(zhì)量吸附劑的洗脫液體積。當(dāng)洗脫液體積(mL)/活性炭的質(zhì)量(g)關(guān)系增加時(shí)，對(duì)于在解吸實(shí)驗(yàn)中使用的兩個(gè)HCl濃度，解吸百分比實(shí)際上是相同的。但是，當(dāng)洗脫液濃度從0.2M增加到0.5M時(shí)，洗脫液中的金屬回收率分別從66%增加到86%。這些結(jié)果表明，可以從負(fù)載的獲得的活性炭中較好地回收稀土元素。

　　活性炭從液體溶液中回收稀土元素鋱，證明了所制得的活性炭對(duì)鋱有吸附作用，并能較好地回收水溶液中的稀土元素。制成的活性炭具有一些特點(diǎn)，在氮吸附-解吸等溫線(xiàn)表明同時(shí)存在微孔和中孔。活性炭吸附能力隨pH值的增加(從2增至5)而增加，這可能是由于所得活性炭的表面電荷所致。另外，發(fā)現(xiàn)吸附容量隨溫度而增加，表明這是吸熱過(guò)程。實(shí)驗(yàn)數(shù)據(jù)的最佳擬合對(duì)應(yīng)于1型Langmuir吸附等溫線(xiàn)和偽二級(jí)動(dòng)力學(xué)模型。另外，熱力學(xué)研究表明，活性炭對(duì)鋱的吸附過(guò)程是吸熱自發(fā)的。最后，在酸性條件下從負(fù)載活性炭中解吸鋱。鋱的解吸率在87%左右，說(shuō)明活性炭對(duì)鋱回收是可能的。

本文鏈接：http://www.jamielhf.cn/hangye/hy991.html

查看更多分類(lèi)請(qǐng)點(diǎn)擊：公司資訊    行業(yè)新聞    媒體報(bào)導(dǎo)    百科知識(shí)
